Inversores-trifásicos com SiC MOSFET: uma chave para aumentar a eficiência dos motores industriais

Os motores industriais exigem soluções de energia confiáveis ​​e eficientes. Esseinversor-trifásico, projetado com tecnologia MOSFET de carboneto de silício (SiC), representa um avanço significativo no atendimento às demandas de energia e eficiência das aplicações industriais modernas. Os MOSFETs de SiC são reconhecidos por sua menor resistência-e maior tensão de ruptura, tornando-os ideais para aplicações de alta-tensão e alta{3}}eficiência. Este artigo apresenta as especificações do inversor, principais componentes e recursos operacionais.

1. Especificações principais

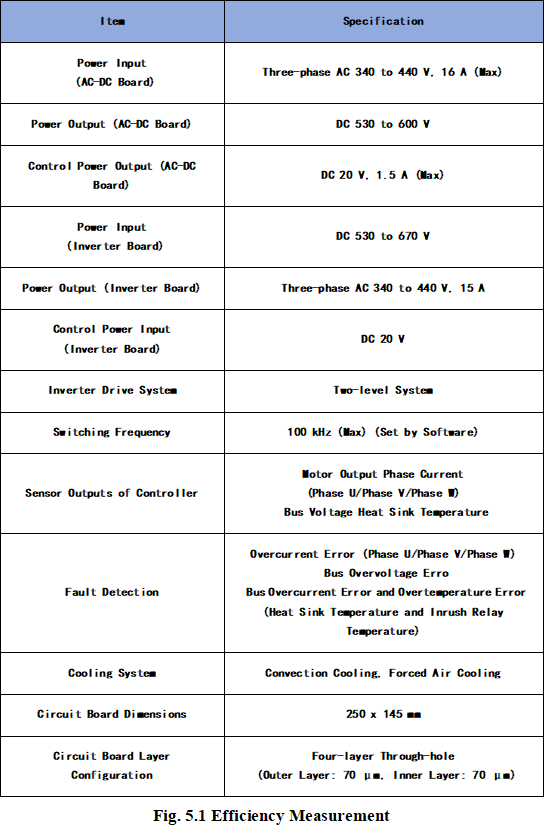

Este inversor-trifásico está estruturado para otimizar a conversão de energia com uma saída robusta de alta-tensão:

Classificações de entrada e saída: o inversor aceita uma entrada CA trifásica de 340-440 V, com capacidade de processamento de corrente de até 16 A. A faixa de saída CC é de 530-600 V, suportando conversão eficiente de energia para motores industriais.

Fonte de alimentação de controle: Uma fonte de alimentação de controle de 20 V é alimentada na placa do inversor para garantir gerenciamento de energia consistente em todo o circuito.

Sistema de acionamento e resfriamento: O inversor emprega um sistema de acionamento de 2 estágios com frequência de comutação máxima de 100 kHz. Inclui opções de resfriamento por convecção ou ar forçado, garantindo desempenho estável sob carga.

Dimensões: A placa mede 250x145 mm, apresentando uma estrutura de quatro-camadas para um tamanho compacto e uma alta potência.

2. Componentes principais e conectividade

O inversor consiste em uma placa de circuito CA{0}}CC e uma placa inversora, cada uma incorporando componentes essenciais adaptados para alta-potência e saída confiável:

MOSFETs SiC: O inversor utiliza os MOSFETs SiC TW045Z120C e TW045N120C da Toshiba, permitindo comutação eficiente em altas tensões, o que é fundamental para aplicações industriais exigentes.

Gate Driver e Amplificador de Isolamento: O gate driver TLP5774H garante controle de gate rápido e isolado, enquanto o amplificador de isolamento TLP7820 fornece detecção isolada das correntes de fase do motor e tensão do barramento. Este isolamento aumenta a segurança e a precisão do sistema de controle do motor.

Terminais Principais:

Terminais de entrada CA e saída CC: esses terminais permitem que o inversor se conecte à fonte de alimentação CA trifásica, emita energia CC e gerencie a energia de controle entre as placas CA-CC e do inversor.

Detecção de temperatura e detecção de falhas: O monitoramento de temperatura garante que os MOSFETs SiC operem dentro de limites seguros, enquanto os mecanismos de detecção de falhas abordam problemas como sobrecorrente, sobretensão e sobretemperatura.

3. Visão Geral Operacional

A estrutura operacional deste inversor inclui pontos de conexão essenciais e mecanismos de proteção contra falhas:

Configuração de tensão de porta: Os jumpers de tensão de porta são configurados para controlar os MOSFETs SiC em seus estados ligado/desligado. Eles podem ser configurados para 18 V (estado-ligado) e -2V (estado-desligado), permitindo controle eficaz de MOSFETs do lado-alto e do lado baixo.

Detecção e proteção de falhas: O sistema é projetado para lidar com diversas condições de falha, como sobrecorrente, sobretensão e alta temperatura. Nestas condições, os MOSFETs são desligados automaticamente para evitar danos, retomando a operação quando as condições de segurança forem restauradas.

4. Eficiência e Aplicação Prática

Em testes de eficiência, o inversor demonstrou uma eficiência máxima de 98,6% sob condições ideais,-especificamente, ao acionar um motor de 2,2 kW com entrada de 400 Vca e saída de 440V. Essa alta eficiência ressalta a adequação do inversor para aplicações-de serviço pesado, onde a economia de energia e o desempenho confiável são priorizados.

O inversor trifásico-da Toshiba que utiliza MOSFETs de SiC demonstra avanços na eficiência e segurança de motores industriais. Com seu design compacto, alta eficiência e recursos de proteção-integrados, ele fornece uma solução robusta para alimentar motores industriais modernos. A tecnologia SiC MOSFET garante que este inversor esteja preparado para-o futuro, oferecendo suporte confiável para aplicações de alta-tensão e alto-desempenho.
