IL715ETR13

• ADCs e DACs

• Barramento de campo digital

• Transmissão de dados multiplexados

• Comunicação conselho a conselho

• Eliminação do loop de terra

• Barramento paralelo

• Mudança de nível lógico

• Equipamento coberto pela IEC 61010-1 Edição 3

• Aplicações médicas com classificação IEC 60601-1 de 5 kVRMS

Os isoladores digitais de alta velocidade de quatro canais IL715, IL716 e IL717 da NVE são dispositivos CMOS fabricados com a tecnologia patenteada* IsoLoop® spintronic Giant Magnetorresistive (GMR) patenteada pela NVE.

Uma barreira exclusiva de compósito cerâmico/polímero proporciona excelente isolamento e vida útil praticamente ilimitada da barreira.

Todos os canais de transmissão e recepção operam a 110 Mbps em toda a faixa de temperatura e tensão de alimentação. A barreira de acoplamento magnético simétrico fornece um atraso de propagação típico de apenas 10 ns e uma distorção de largura de pulso de 2 ns, alcançando as melhores especificações de qualquer isolador.

A imunidade transitória mínima de 100 kV/µs é insuperável. A alta densidade de canais torna esses dispositivos ideais para isolar ADCs e DACs, barramentos paralelos e interfaces periféricas.

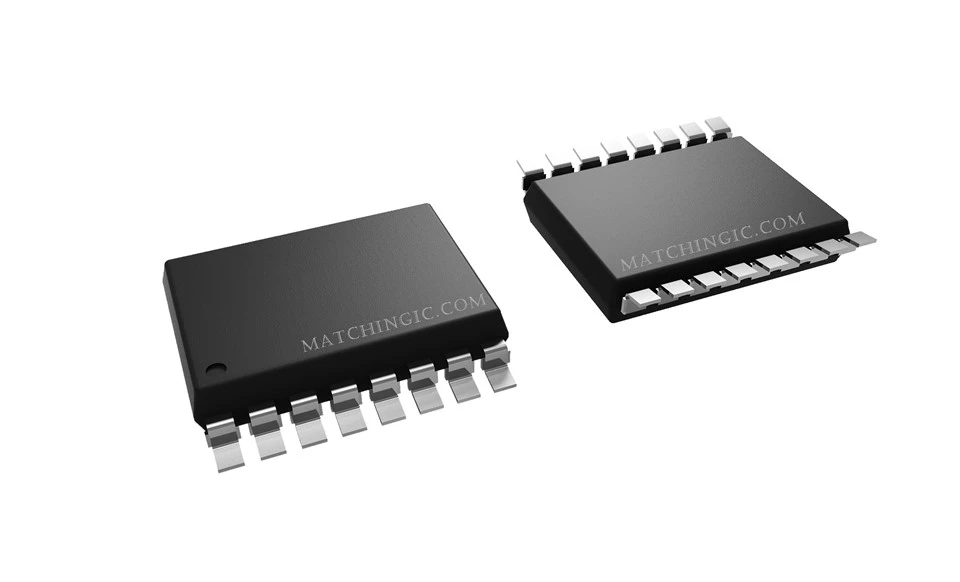

O IL715, IL716 e IL717 estão disponíveis em 16-pin 0.3" e 0.15" SOIC e pacotes QSOP ultraminiatura.

O desempenho é especificado em uma faixa de temperatura de -40 graus a +100 graus. As peças das séries "T" e "V" têm uma temperatura operacional máxima de 125 graus.

As versões da série V possuem uma tensão de isolamento extremamente alta de 6 kVRMS.
